傳統立磨系統中，被粉磨物料都是通過中心喂料或邊沿喂料的方式，物料直接送到旋轉的磨盤上。物料在離心力作用下向磨盤邊緣移動的過程中，經磨輥碾壓粉磨后，被甩到磨盤周圍的噴嘴環上，噴嘴環內高速噴出的熱風將物料烘干、打散和分選，粗顆粒物料落回磨盤被再次粉磨，細粉隨風進入立磨選粉機二次分選，合格細粉進入轉子，作為成品收集入庫，不合格細粉落回磨盤，進入下一個粉磨、烘干、打散、分選的循環。
長時期內，由于各水泥企業所處地區的氣候條件和原料資源千差萬別，生料立磨所面臨的工況環境比其發源地歐洲復雜得多。在生產應用實踐中，往往出現同一廠家生產的同一規格型號立磨，在這一家產量高電耗低，用戶反映良好;但是受到區域環境或物料的影響到了另一家，卻產量低電耗高，生料細度甚至不能滿足水泥窯的鍛燒需求。由于國內立磨大都是借鑒的國外技術，或直接進口國外產品。因此生料立磨對某些物料的不適應性主要表現在兩個方面，一是配料中粉狀物料的因素引起立磨的震動，二是物料水分、粘性的影響，導致系統產量和單產電耗發生持續性的波動。
近年來，水泥企業在推行低碳環保的同時，嘗試大量使用各種工業固廢，比如大量使用砂石生產線的各種下腳料、資源化利用鋼鐵廠的各種收塵灰等等，類似物料會造成生料配料中的粉狀物料偏多，物料離析造成料層不穩，引起立磨的震動和生產質量的波動。另一方面，部分水泥廠生料配料采用的物料水分高、粘性強，特別是頁巖、粘土、鐵尾礦、城市淤泥等，復雜的物料進入立磨磨盤，包裹著回料中細粉被碾壓后，形成密實的死餅，不容易被打散、烘干和分選，勢必增加磨機的風阻、降低磨機的烘干和分選效率，進而降低磨機產量。同時為加強烘干效果、減少磨機外排料，必然加大熱風用量，導致磨機配套的循環風機功耗增加。
二、專利技術，仿冒必究
綿陽九方智能裝備科技有限公司針對立磨先碾壓、再烘干分選的流程，研發人員通過大量的采集生產實時數據分析，針對物料的變化特性，巧妙地設計研發出內置葉柵式進料烘干選粉機。目前，該專利技術在生料粉磨系統中得到廣泛應用，提產節能效果較為顯著，得到廣大企業用戶充分認可和肯定。

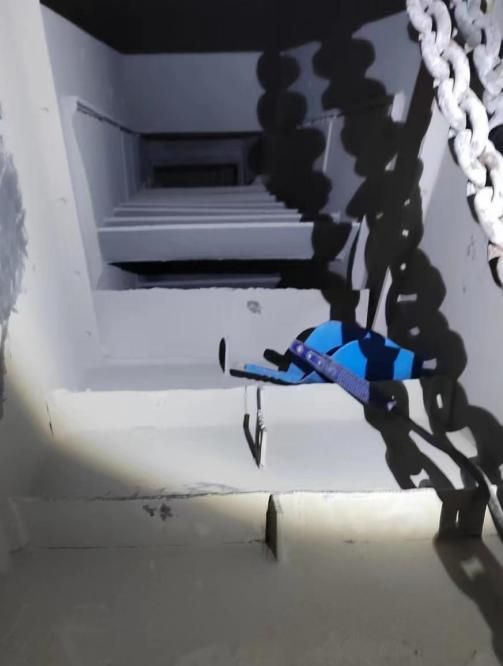

在傾斜進料溜子的位置裝入內置葉柵式進料烘干選粉機，且選粉機幾乎完全嵌入安裝于立磨本體內部，既不影響磨輥的檢修空間，也不擾亂立磨的內部流場，與原立磨完美結合。在選粉機進料口與原下料管以軟連接的形式對接，從立磨進風三岔口循環風管前引入熱風，在進料烘干選粉機內對新來的濕物料和外循環料進行烘干和分選，去除新物料中的部分水分和細粉，提高物料脆性和易磨性，有利于立磨粉磨時的料層穩定，也有利于輥壓后物料的分散、烘干和分選。從進料烘干選粉機出來的含塵熱風，經出風管引入立磨腰部內外錐體之間的環形風道，與主流熱風匯合后，一起進入立磨主選粉機進行分選。綿陽九方將內置葉柵式進料烘干選粉機研發出來后，先后用于多家水泥廠生料立磨的提產、降耗、減震改造。
三、改造案例
以甘肅祁連山某水泥有限公司的生料立磨改造為例。該生料制備系統配備天津院TRMR53.4立磨，設計產量≥420t/h。自投運以來，單月最高運行產量450t/h，電耗13.8kWh/t。系統主要反映出：由于大量使用鋼廠煙塵灰，導致磨內料層不穩，磨機振動偏大，由于磨內懸浮物料多，磨內壓差持續增高，系統阻力增大，且受到粉料大量循環的影響，過粉磨現象比較嚴重。通過現場技術踏勘和交流后，發現該立磨配料細粉較多、部分原料水分重，是導致磨內料層不穩，并影響該立磨產量低電耗高的主要原因。通過改裝內置葉柵式進料烘干選粉機，對原料進行烘干和分選后，再匯入磨盤進行研磨，將有效改善磨內工況，降低粉磨單產電耗。
改裝進料烘干選粉機后，受進料烘干選粉機分風的影響，噴嘴環風量會有所減少，為此，對立磨噴嘴環進行了同步改造，優化其通風面積，降低通風阻力以達到合理匹配的效果。改造后，立磨粉磨效率得到明顯提升，生料成品細度合格率提高8.4%，系統臺時產量明顯提高，工序單產電耗明顯降低。

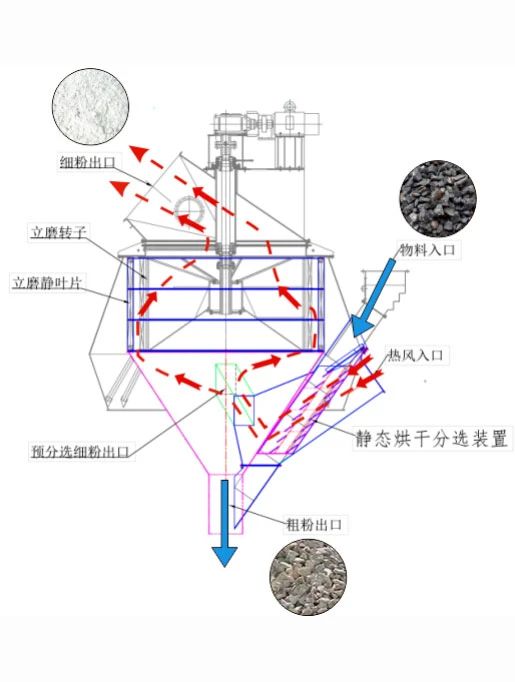

工藝技術裝備示意圖

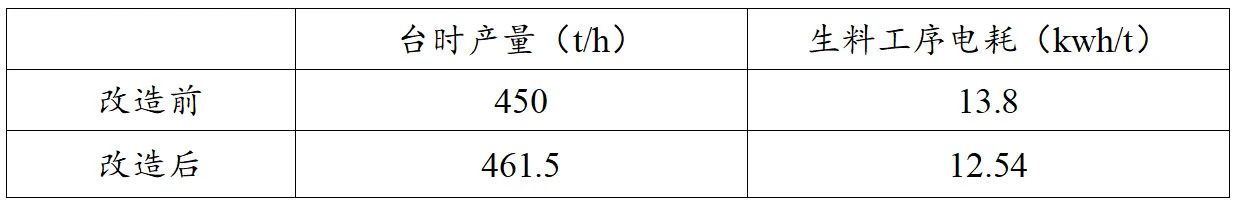

經統計，系統臺時產量較改造前產量提升了11.5t/h，粉磨電耗較改造前降低了1.26kwh/t。改在后指標對照如下：

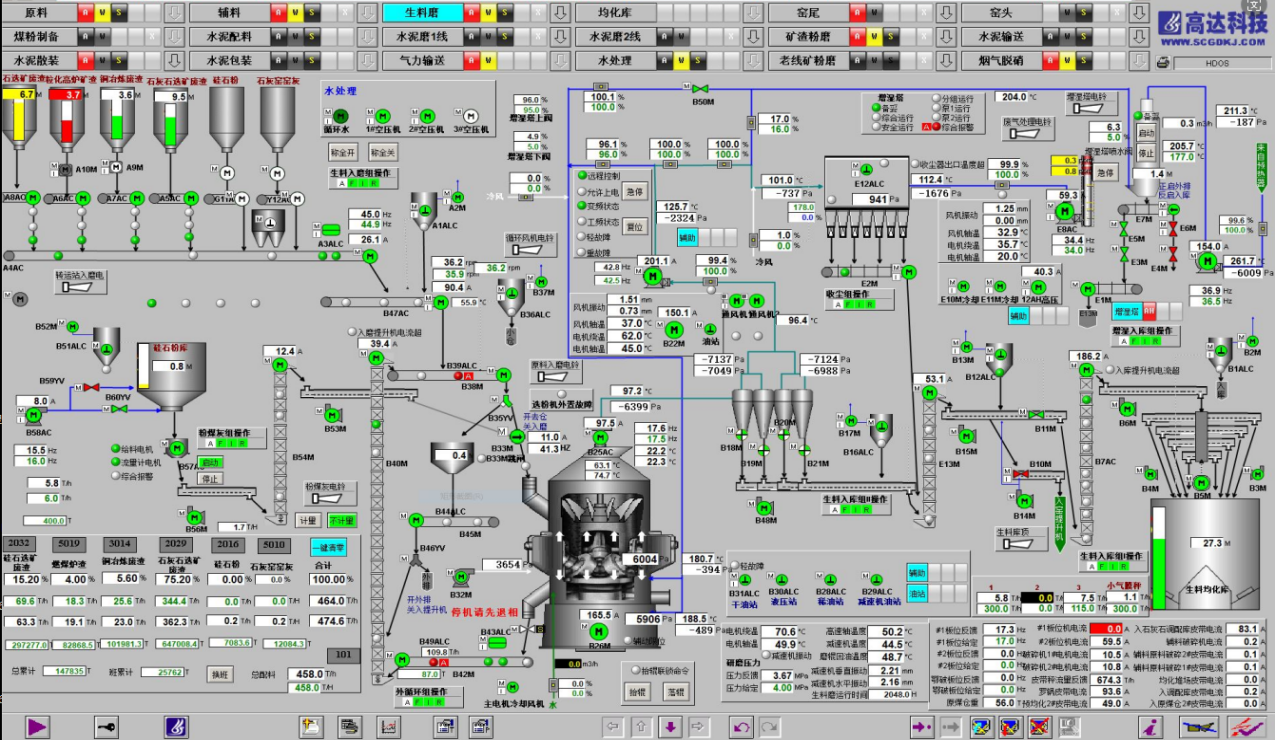

改造前中控畫面 / Cementren.com

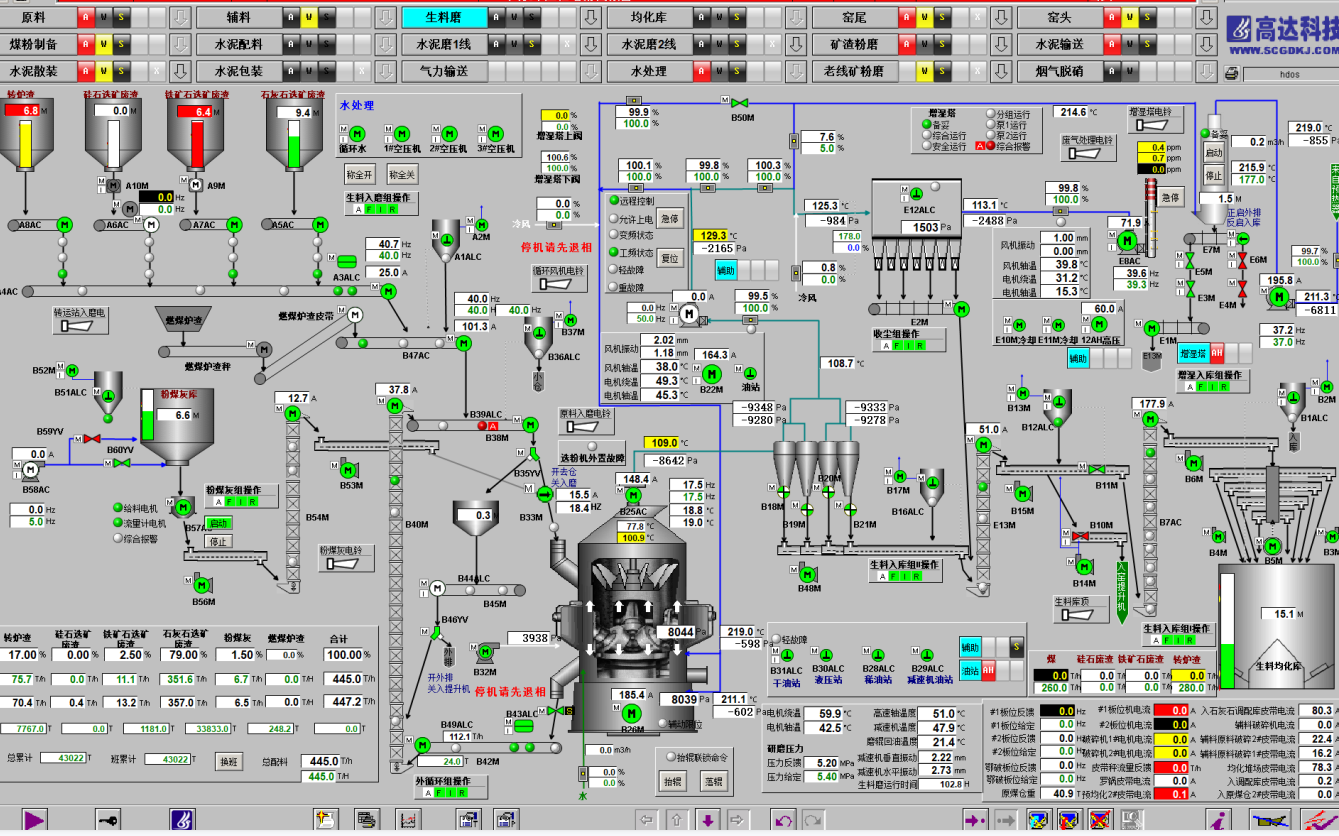

改造后中控畫面 / Cementren.com
工藝技術裝備示意圖

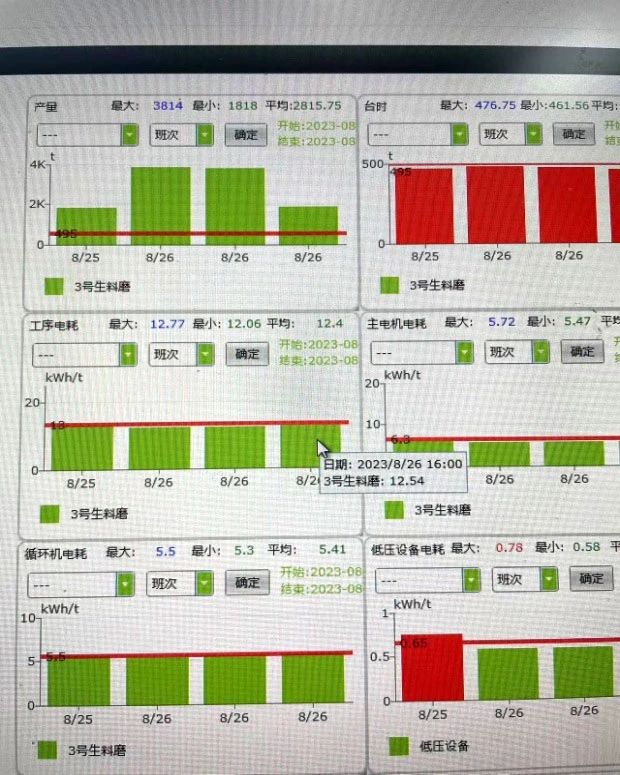

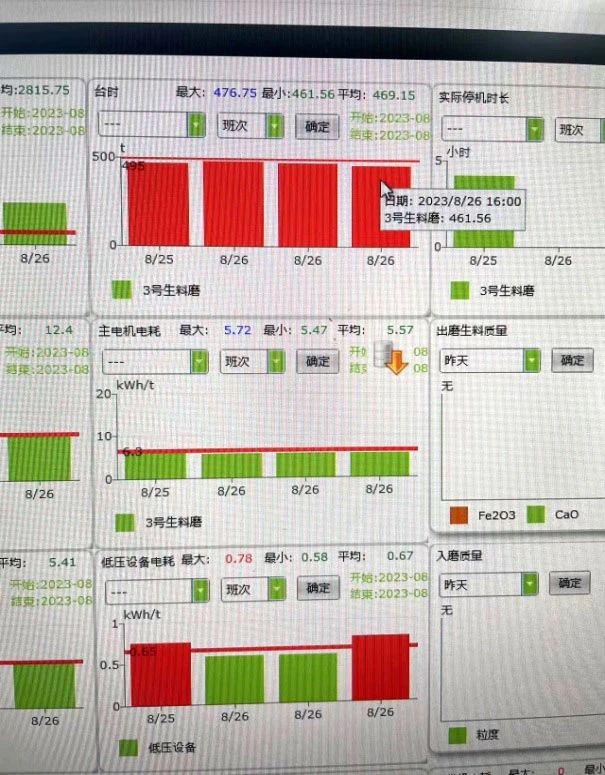

改造后臺時和電耗
經過改造后按每年生產150萬噸熟料，料耗1.52，每度電0.45度/元計算，每年可降低成本：150*1.52*1.26*0.45=129.3萬元。
